IBOX-603机器视觉工控机

产品特点

板载Intel Skylake-U 6代Core i3/i5/i7；
支持DDR4 1866/2133 16G内存；
支持32路光耦隔离GPIO信号，支持9～36V宽压；
支持5个网口（支持4路802.3af标准POE网口）
支持DC 9～36V宽压输入；

咨询我们 >

技术参数

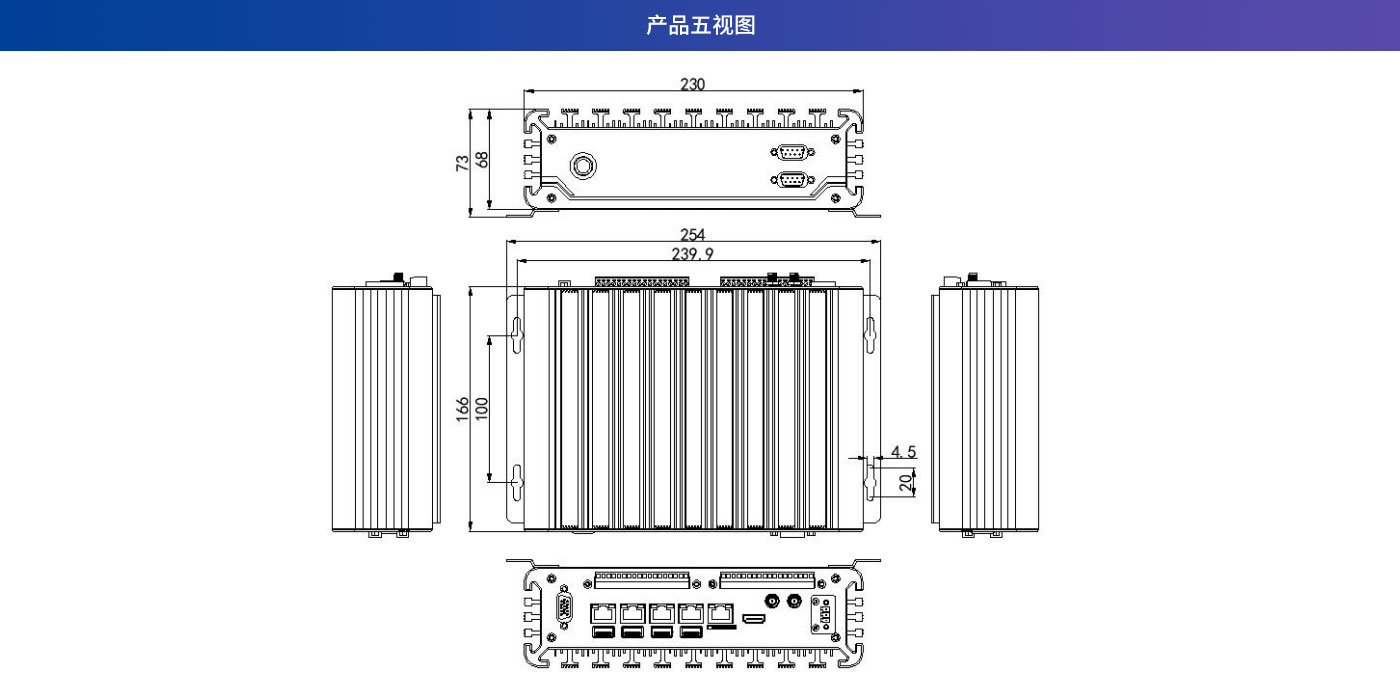

产品五视图

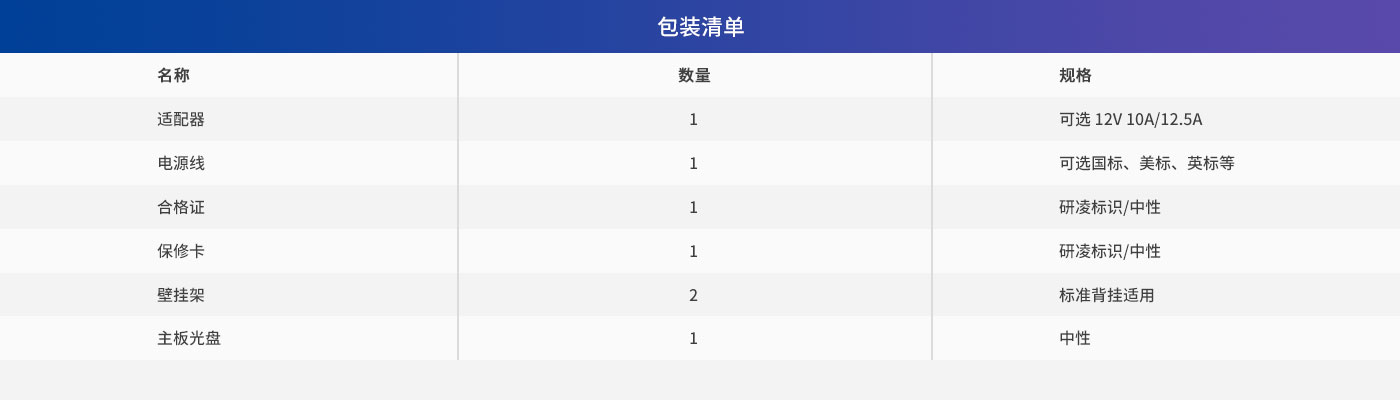

包装清单

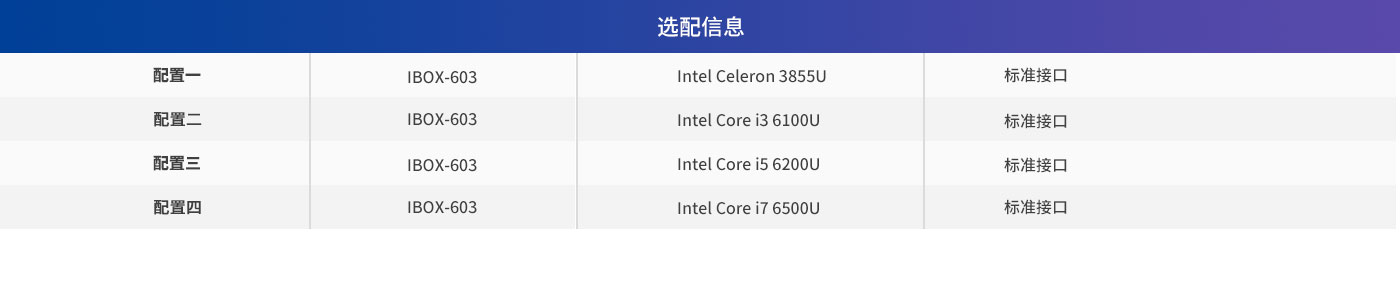

选配信息

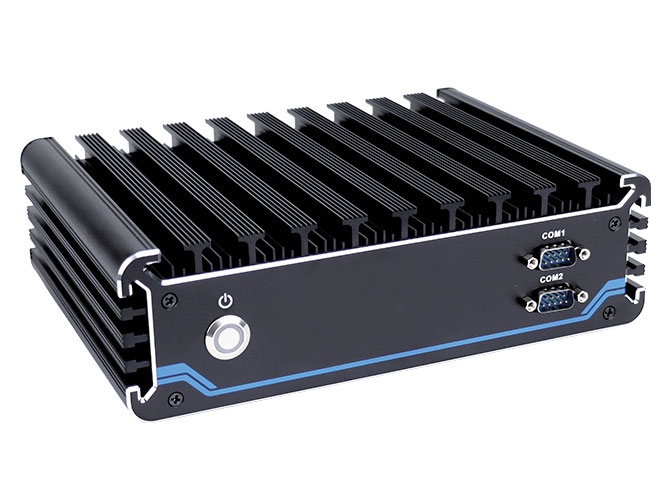

研凌IBOX-603是一款高端机器视觉工控机，产品主要特点如下：

高性能Skylake-U CPU平台，支持3855U/I3/I5/I7处理器。5路Intel千兆网络，其中4路支持POE以太网供电。32位数字GPIO接口，带有光电隔离保护，提供例程。2个串口可支持RS485。支持9~36V DC宽压直流供电。可应用于电路板视觉检测、产品表面检测、焊点质量检测、高速条码扫描、零件装配过程检测等工业生产机器视觉应用。

产品采用全铝合金无风扇全封闭式结构，采用工业固态硬盘，更能适应宽温、粉尘、静电等工业环境，坚固耐用，长时间稳定运行

产品规格参数
机器型号	IBOX-603
机箱颜色	黑色（颜色可自由定制）
机箱材质	优质全铝合金，表面硬质阳极氧化
处理器	板载Intel Celeron 3855U（双核双线程，主频1.6 GHz）
	板载Intel Core i3 6100U（双核四线程，主频2.3 GHz）
	板载Intel Core i5 6200U（双核四线程，主频 2.3GHz，睿频可达2.8GHz）
	板载Intel Core i7 6500U（双核四线程，主频 2.5GHz，睿频可达3.1GHz）
CPU架构	Skylake-U
内存	支持1个DDR4 1866/2133 SODIMM内存插槽，可达16GB
BIOS	AMI EFI BIOS
显示芯片	集成Intel HD Graphics 510/520核心显卡
显示接口	1个VGA显示接口，1个HDMI高清显示接口

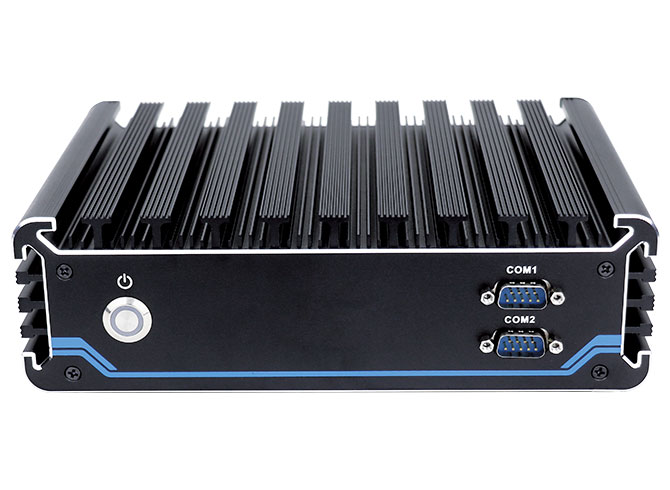

前面板I/O端口	2个COM口，1个电源开关

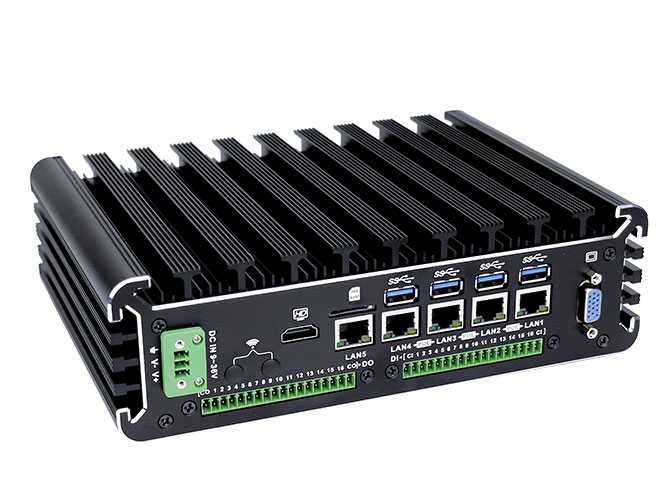

后面板I/O端口	4个USB3.0接口，1个VGA接口，1个HDMI接口，1个2 PIN供电凤凰端子5个Intel 千兆网口，
后面板I/O端口	2个18 PIN凤凰端子GPIO接口（带光耦隔离，支持9～36V宽压）
扩展接口	支持1个MINI PCIE插槽（可选WIFI/3G/4G），带SIM卡座支持1个MINI PCIE插槽（支持MSATA）
网络接口	5个Intel i211-AT 千兆以太网接口（支持4路802.3af标准POE网口）
存储接口	1 个 MSATA 插槽，1 个 2.5 寸硬盘位
输入电压	支持DC 9～36V宽压输入其它功能通电开机、定时开机、网络唤醒、PXE启动、看门狗（0～255级）
工作温度	0℃ ～ +50℃（商用HDD），-20℃ ～ +60℃（工业SSD），表面空气流动
工作湿度	5% ～ 95% 非凝结状态
安全认证	CE、 CCC、 FCC Class A、 ROHS
产品尺寸	230 * 166 * 68 mm【不含壁挂架】
整机重量	2.3 kg【不含壁挂架】
应用领域	工业自动化，机器视觉，交通行业，电力监控等领域
