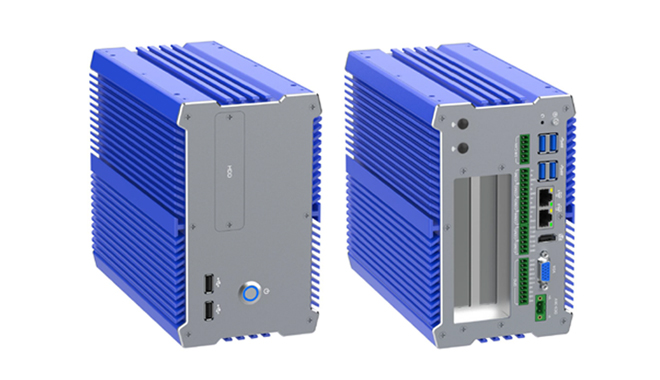

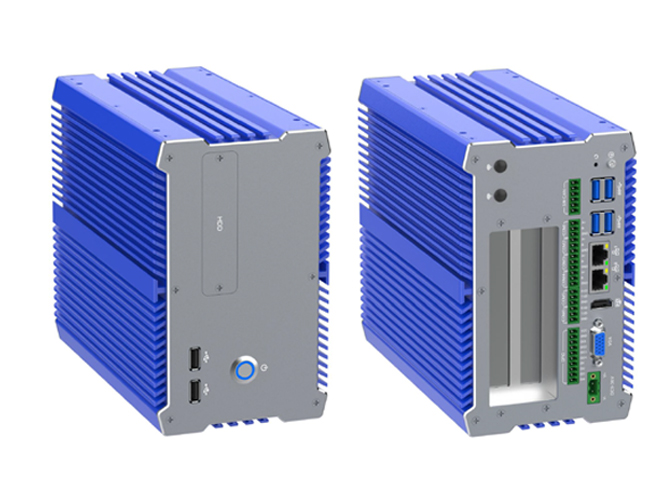

IBOX-711赛扬酷睿12代PCI/PCIe扩展插槽工控机

产品特点

◇ 全铝合金结构，无风扇设计；
◇ 板载Intel N97、J6412、12代Core i5/i7；
◇ 支持DDR4 3200MT/S 16G/64G 内存；
◇ 支持1 个MSATA 插槽，1 个2.5 寸硬盘扩展位；
◇ 支持WIFI/3G/4G 模块（三选一）；
◇ 支持6 个COM 口（4 个485 模式）
◇ 支持DC 12～24V 宽压输入，支持正负极接反保护；
◇ 适用系统：win10/win11/Linux

技术参数

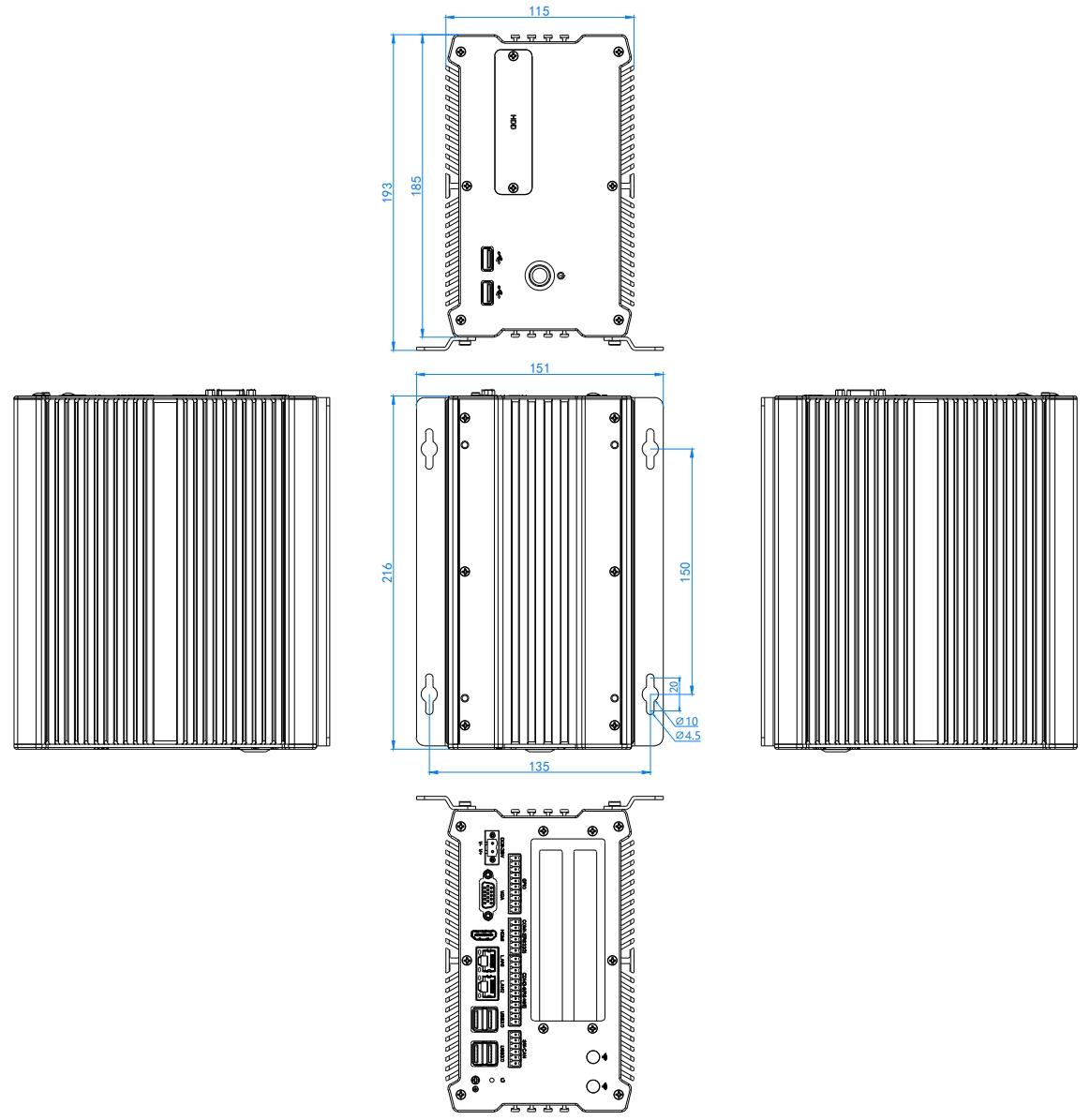

产品五视图
包装清单
选配信息

产品规格参数
机器型号	IBOX-711 Plus
机箱颜色	蓝色+灰色（颜色可自由定制）
机箱材质	优质全铝合金,表面硬质阳极氧化
处理器	板载Intel J6412（四核四线程，1.5MB二级缓存，主频2.0GHz，脉冲频率2.6GHz）
	板载Intel N97(四核四线程，6MB缓存，睿频可达3.6GHz）
	板载Intel i5-1235U（十核十二线程，12MB缓存，睿频频可达4.4GHz）
内存	内存支持1个DDR4 3200 SODIMM内存插槽，N97可达16 GB，Core i5-1235U 最大支持64GB
BIOS	AMI EFI BIOS
显示芯片	集成Intel® UHDGraphics/Intel® Iris®XeGraphicseligible核心显卡
显示接口	1个VGA接口，1个HDMI内置插针（支持同步异步双显）
前面板I/O端口	2个USB2.0，1个电源开关，1个2.5寸硬盘扩展位
后面板I/O端口	3个USB3.0，1个USB2.0,2个Intel千兆网口，1个VGA接口,1个HDMI接口，
	1个2P供电凤凰端子，1个清除COMS按键，6个COM口（COM1-4为485模式，COM5-6为232模式），
	10P凤凰端子4进4出GPIO(带光耦隔离），6P凤凰端子（自定义Pin可引开关、指示灯等）
扩展接口	支持1个MINIPCIE插槽（可选WIFI/3G/4G），带SIM卡座
	支持1个MINIPCIE插槽（支持MSATA）
	可选接口（标准出货不带此接口）：音频接口，可扩展4进4出GPIO
扩展插槽	1个PCI-e X4插槽 + 1个PCI插槽（32bit）
网络接口	2个Intel i210 10/100/1000M以太网
存储接口	支持1个mSATA插槽，1个2.5寸硬盘位
输入电压	DC 12～24V宽压输入，支持正负极接反保护
其它功能	通电开机、定时开机、网络唤醒、PXE启动、看门狗（0～255级）
工作温度	0℃ ～ +50℃（商用HDD），-20℃ ～ +60℃（工业SSD），表面空气流动
工作湿度	5% ～ 95% 非凝结状态
安全认证	CE、 CCC、 FCC Class A、 ROHS
产品尺寸	216* 185 * 115 mm【不含壁挂架】
整机重量	4 kg【不含壁挂架】
应用领域	工业自动化，物流运输，数据采集，机器视觉等领域

名称	数量	规格
适配器	1	可选12V5A/12V 10A
电源线	1	可选国标、美标、英标、澳标等
合格证、保修卡、壁挂架	1	研凌标识/中性

选配信息	处理器	接口
配置一	Intel J6412	标准接口
配置二	N97Intel	标准接口
配置三	Intel Core i5 1235	标准接口
配置四	Intel Core i7 1255	标准接口
