IBOX-706plus酷睿i3/i5/i7带GPIO多串口工控机
产品特点
  • 板载Intel 6/7代 Core i3/i5/i7
  • 支持1个DDR4内存插槽,可达16G;
  • 支持1个M.2 2280插槽,可选2个2.5寸硬盘位;
  • 可选6个COM(6个可选RS485模式);
  • 支持1个M.2和1个Mini PCIE插槽【支持双4G】;
  • DC9~36V宽压输入,支持正负极接反保护;
  • 技术参数
  • 产品五视图
  • 包装清单
  • 选配信息
产品规格参
机器型号 IBOX-706 Plus
机箱颜色 钛灰色(颜色可自由定制)
机箱材质 优质全铝合金,表面硬质阳极氧化
处理器 板载Intel Celeron 3865U(双核双线程,主频1.8 GHz)
板载Intel Core i5 7200U(双核四线程,主频2.5GHz,睿频可达3.1GHz)
CPU 架构 Skylake-U / KabyLake-U
内存支持 1 个 DDR4 1866/2133 SODIMM 内存插槽,可达 16GB
BIOS AMI EFI BIOS
显示芯片 集成 Intel HD Graphics 510/520 核心显卡
显示接口 1个VGA显示接口,1个HDMI高清显示接口
前面板I/O端口 2 个 USB3.0 接口,2 个 USB2.0 接口,1 个 10 PIN GPIO 凤凰端子(可选 3.3V 或 5V),
1 个 RST 按键,1 个外置 SIM 卡槽,1 个电源开关按键,1 个 4 PIN 开关信号凤凰端子

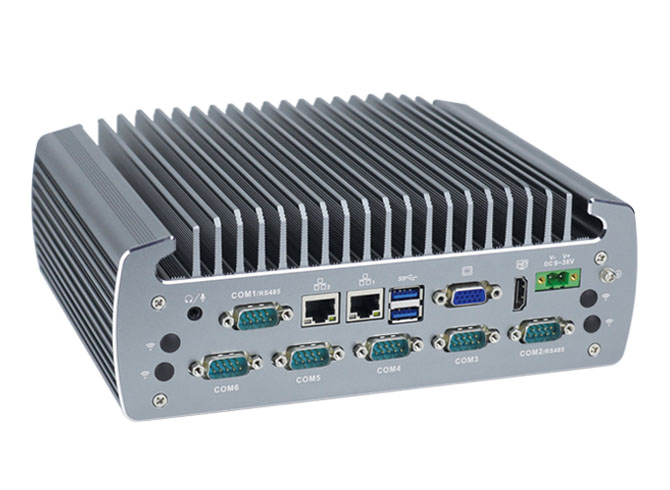

后面板I/O端口 2 个 USB3.0 接口,2 个 Intel 千兆网口,1 个 VGA 接口,1 个 HDMI 接口,
 1 个音频二合一,6 个 COM 口(COM1、2 可选 RS232/RS422/485),1个2P供电凤凰端子
扩展接口 支持 1 个 M.2 2280 M-Key插槽(支持 SATA总线和NVME协议)
支持 1 个 M.2 B-Key插槽(支持 3G/4G,带外置 SIM 卡槽)
支持 1 个 MINI PCIE 插槽(可选 WIFI/蓝牙/3G/4G,带 SIM 卡槽)  可选接口:LPT 接口,2个USB2.0
网络接口 2个Intel i211-AT 千兆以太网接口
存储接口 1 个M.2 2280 插槽,板载 1个2.5寸硬盘位(可选2个2.5寸硬盘位,支持 RAID0/1)
输入电压 支持 DC 9~36V 宽压输入,支持正负极接反保护
其它功能 通电开机、定时开机、网络唤醒、PXE启动、看门狗(0~255级)
工作温度 0℃ ~ +50℃(商用HDD),-20℃ ~ +60℃(工业SSD),表面空气流动
工作湿度 5% ~ 95% 非凝结状态
安全认证 CE、 CCC、 FCC Class A、 ROHS
产品尺寸 230 * 175 * 84 mm【不含壁挂架】
整机重量 2.8 kg【不含壁挂架】
应用领域 工业自动化,数据通讯
